Frässchablone mit Skala

Name: Frässchablone mit Skala
SKU: 00004
Price: 74.0 EUR
Availability: InStock

Shop / Frässchablone

€74.00

Preis inkl. MwSt. (19%) €11.82

zzgl. Versand

Frässchablone

Bitte wählen Sie

Voraussichtliche Lieferzeit

Versand: 3–5 Tage

lieferbar

Produktbeschreibung

Die Frässchablone von holzundmensch.com ist eine hochwertige, CNC gefertigte, stufenlos einstellbare Frässchablone in Handwerkerqualität aus Aluminium mit Nonius wodurch bei den Modellen mit Skala eine Maßeinstellung in 0,25mm Schritten möglich ist.

Die Schablone wird in einer Aufspannung auf einer CNC-Maschine gefertigt, wodurch eine maximale Präzision gewährleistet ist.

Die Maßangabe z.B. 450mm x 450mm gibt das maximal einstellbare Innenmaß der Schablone an.

Jedes Profil ist mittig verschraubt, wodurch die Profile immer im rechten Winkel zu einander fixiert werden.

Die Profilbreite beträgt 80mm für eine stabile Auflage der Oberfräse.

Die Profilhöhe ist 14mm wodurch eine hohe Eintauchtiefe ermöglicht wird.

Das feststellen der Profile erfolgt von oben, was eine bequeme und schnelle Bedienung ermöglicht.

Schablone kann mittels Tischzwingen (z.B. Festool / Bessey) am Werkstück befestigt werden.

Alle Verbindungen sind mit Nut und Feder gefräst.

Kleine Eckenradien an den Aluminiumprofilen erleichtern das exakte ablesen der Skala.

Die Beschriftung ist graviert und somit unverwüstlich.

Stabiles eloxiertes Aluminiumprofil mit 80mm x 14mm.

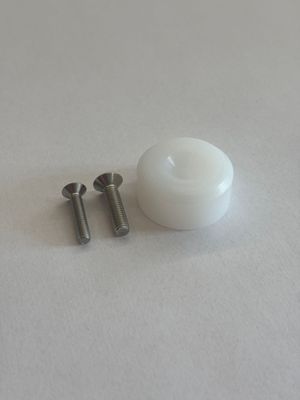

Der Abkippschutz kann unten an der Oberfräse mittels einer M4x20 oder M5x20 Senkschraube an der Oberfräse angebracht werden. Bitte vor Bestellung prüfen ob an Ihrer Oberfräse geeignete Gewinde vorhanden sind.

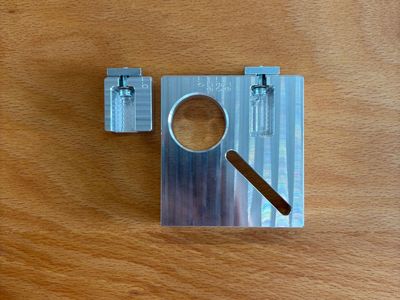

Option Kreisfräserweiterung:

Mit der Kreisfräserweiterung kann ein Radius von 25mm bis zur angegebenen Länge -50mm gefräst werden. (FS 450 = 400mm maximal einstellbarer Radius)

Für die Kreisfräserweiterung 27 wird ein 27mm Kopierring benötigt. (27=27mm Kopierring)

Die Kreisfräserweiterung gibt es in den Größen 16mm, 17mm, 24mm, 27mm und 30mm.

Durch die Nullmarkierung mit Nonius an der Kreisfräserweiterung kann diese in 0,25mm Schritten auf den gewünschten Radius eingestellt werden.

Die Kreisfräserweiterung kann auch als Befestigungspunkt montiert werden.

Die Schablonen der 2.Wahl haben nur kleine optische Mängel (z.B. leichte Kratzer oder kleine Fehlstellen im Eloxal).

Die Funktion der 2.Wahl Schablonen ist in keinster Weise beeinträchtigt.

Hergestellt in Deutschland

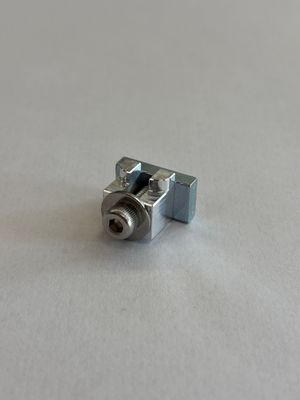

Lieferumfang Frässchablone: Vier Profile mit den angegebenen Längen, 4 x Verbinder / Schraube, 4 x Nutenstein, 1 x Abkippschutz

Alle anderen Gegenstände dienen nur zur Darstellung.

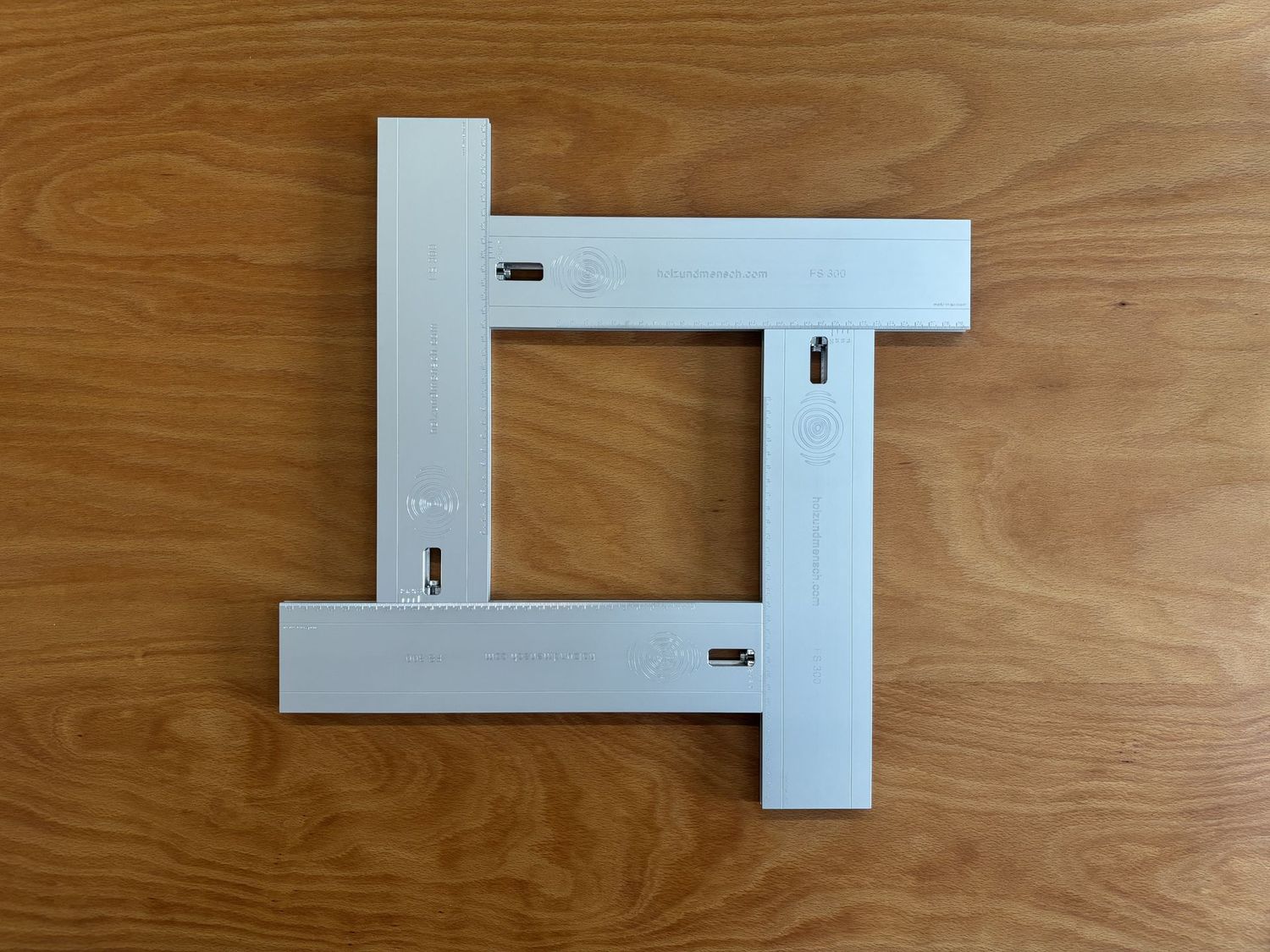

Bilder zeigen beispielhaft das Modell in Größe 300/300 mit Skala.

Anwendung:

1. Schrauben ca. ¼ Umdrehung lösen

2. Schablone mittig fassen und auf gewünschte Maße einstellen

3. Nacheinander die Feststellschrauben z.B. im Uhrzeigersinn festziehen

Zur Verwendung der Frässchablone benötigen Sie

- eine Oberfräse mit Kopierring

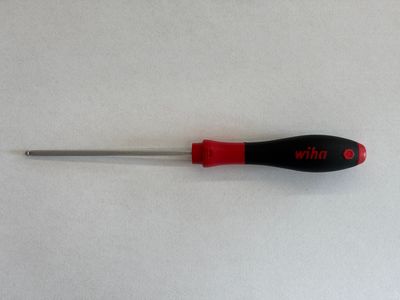

- 3mm Innensechskant Schlüssel oder einen 3mm Innensechskant Schlüssel mit Kugelkopf

- Zur Befestigung Abkippschutz wird ein 2,5mm Innensechskantschlüssel für M4 oder ein 3mm für M5 verwendet

- sowie ggf. Schraubzwingen
